φ22 Gia cố cho các mỏ than

Chi tiết neo

Thanh neo thường được thiết kế với chiều dài ren đầy đủ, mang lại độ bền như nhau. So với các neo thông thường có cùng kích thước, neo có ren hoàn toàn có khả năng chịu tải cao hơn 40%. Điều này có nghĩa là mỏ neo có hiệu quả hơn trong việc cải thiện độ ổn định và độ tin cậy của giá đỡ.

Thiết kế của thanh neo giúp có thể nhận ra các chức năng của neo cuối, neo mở rộng và neo đầy đủ, giúp mở rộng phạm vi sử dụng của thanh neo. Ở các dự án khác nhau, các loại neo thích hợp sẽ được chọn để đáp ứng các yêu cầu gia cố cụ thể.

Thanh neo tương đối dễ vận hành và không cần dụng cụ đặc biệt. Quá trình lắp đặt diễn ra nhanh chóng, dễ dàng, giúp tăng hiệu quả thi công.

Ngoài ra, neo tương đối rẻ, khiến chúng trở thành một lựa chọn hợp lý. Do đó, thanh neo được sử dụng rộng rãi trong nhiều loại dự án hỗ trợ đường cao tốc, chẳng hạn như mỏ than, đường sắt và các dự án thủy điện.

Thông số kỹ thuật sản phẩm neo cốt thép

Độ bền vật liệu 20MnSi

Độ bền chảy (MPa) Độ bền kéo (MPa) Độ giãn dài (%) Tải trọng chảy (KN) Tải trọng kéo (KN) Kg/m Thông số kỹ thuật

φ16 ≧345 ≧510 ≧25 ≧69 ≧100 1.6

φ18 ≧345 ≧510 ≧25 ≧87 ≧126 2.0

φ20 ≧345 ≧510 ≧25 ≧108 ≧156 2,5

φ22 ≧345 ≧510 ≧25 ≧131 ≧189 3.0

Đặc điểm kết cấu của sản phẩm neo thép ren chủ yếu bao gồm các điểm sau:

1. Sợi liên tục xuyên suốt chiều dài của thanh: thanh neo thép có ren đã cuộn sợi liên tục suốt chiều dài của thanh, nghĩa là toàn bộ chiều dài của neo có cấu trúc ren. Thiết kế này đảm bảo lực neo được phân bố đều, tăng độ bền kéo tổng thể và khả năng chịu tải.

2. Độ bền bằng nhau trong suốt chiều dài của nó: Neo cốt thép được thiết kế với độ bền bằng nhau trong suốt chiều dài của chúng, có nghĩa là mỗi phần của neo có cùng độ bền. So với các neo có độ bền không đồng đều, các neo có độ bền bằng nhau dọc theo chiều dài của chúng có thể phân bổ lực đồng đều hơn khi chịu lực kéo, giúp cải thiện độ ổn định và độ tin cậy tổng thể.

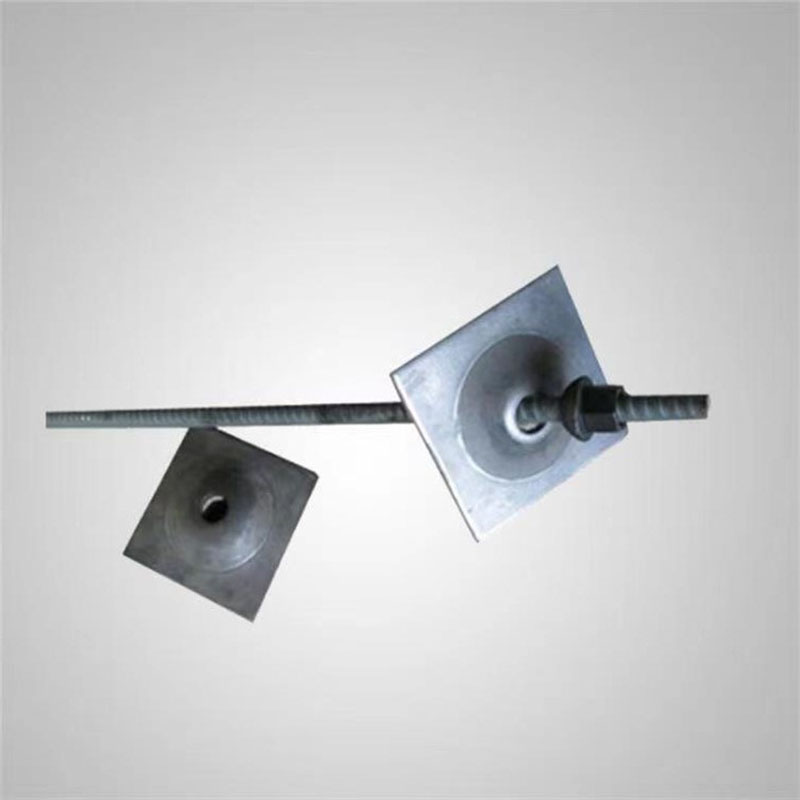

3. Thiết kế đầu buộc: Đầu buộc của neo thép có ren được trang bị miếng đệm dự ứng lực và đai ốc dạng bi. Thiết kế miếng đệm dự ứng lực có thể cung cấp thêm lực siết để tăng độ ổn định và an toàn cho các đầu dây buộc. Thiết kế đai ốc bi giúp việc siết chặt đầu dây buộc thuận tiện và nhanh chóng hơn, đồng thời nâng cao hiệu quả vận hành.

Các bước chung để cài đặt neo như sau:

1. Khoan: Sử dụng máy khoan neo chuyên dụng để khoan lỗ tại vị trí cần gia cố, đảm bảo đường kính và chiều sâu lỗ đáp ứng yêu cầu thiết kế.

2. Bơm neo: Chèn một lượng vật liệu neo thích hợp, chẳng hạn như cuộn xử lý nhựa, vào lỗ khoan để đảm bảo độ kín của neo.

3. Cấy neo: Sử dụng dụng cụ như giàn khoan neo để đưa neo vào lỗ khoan và trộn với vật liệu neo để đảm bảo vật liệu neo lấp đầy lỗ và kết hợp với neo.

4. Lắp đai ốc: Lắp đai ốc lên bề mặt lộ ra của thanh neo và siết chặt đai ốc sao cho thanh neo được kết nối chặt chẽ.

kết cấu gia cố.
